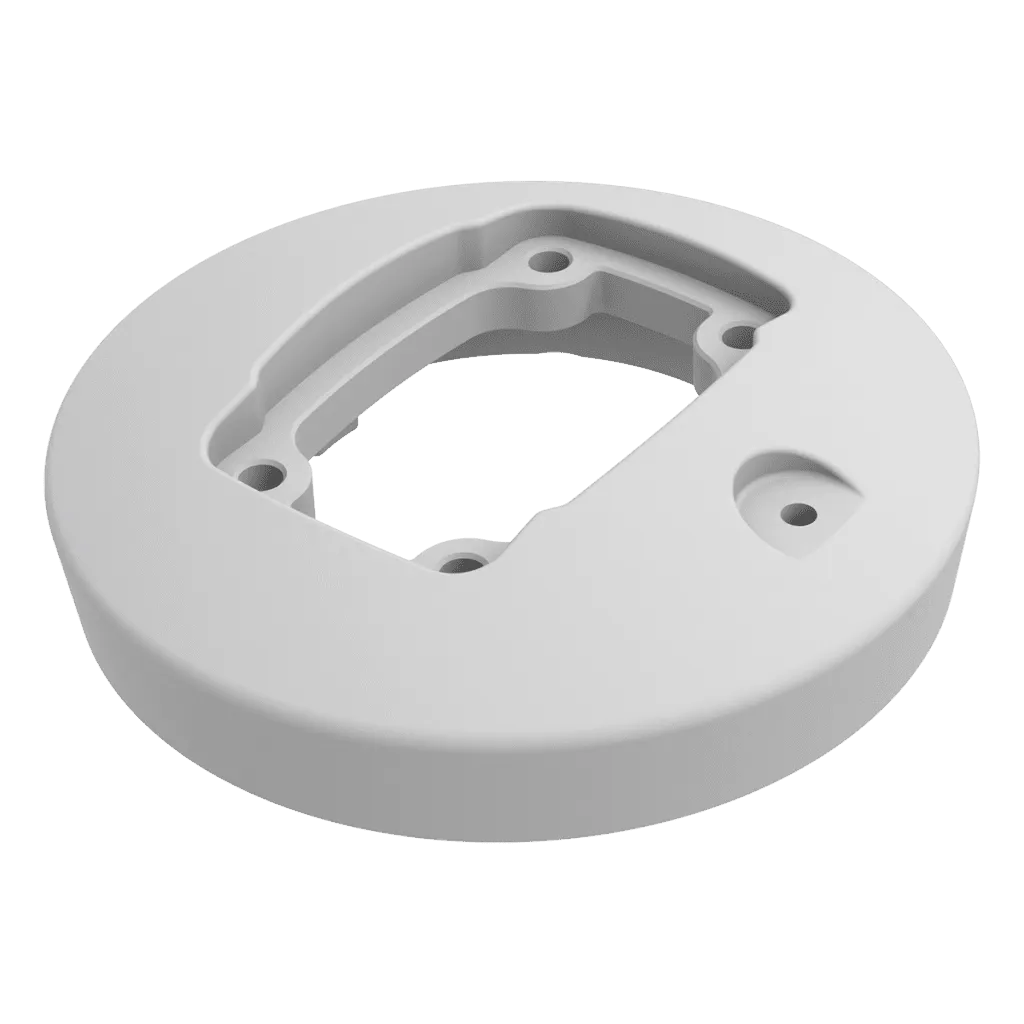

XX-TA130.310
Il giunto pannello (Panel Coupling) fornisce il collegamento tra il braccio operatore e il pannello operatore. XX-TA130.310 è un modulo fisso. Il diametro è di 130 mm ed è prodotto per pannelli larghi con profondità
Peso
1300 gr.
Materiale
Alluminio 6000
Colore
7016
Dimensioni dell'imballo
135×40×135 mm
Codice HS
7606.99.90.19
Garanzia
5 anni
SCHEDA TECNICA Informazioni aggiuntive
Composizione del materiale
Alluminio 6000
Dimensioni
135×40×135 mm
Peso operativo
1300 gr.
Caso d'uso principale
Costruzione di macchine / Automazione / Postazioni operatore HMI
Temperatura di esercizio
–40°C to +70°C
Grado di protezione
–IP65 (DIN EN 60529)
Messa a terra
Sì, soluzione integrata
Conformità RoHS
Direttiva RoHS UE 2011/65/EU
Conformità REACH
Regolamento REACH 1907/2006/EC
Certificazione
IEC 60529; (EG) No. 765/2008; (EU) 2023/956
Tensione nominale
Meccanico (non soggetto a certificazione elettrica)
FAQ
I sistemi di bracci di supporto sono progettati per montare e posizionare in sicurezza pannelli HMI, interfacce operatore,
tastiere e dispositivi di controllo. Consentono un funzionamento ergonomico, movimenti flessibili e un
posizionamento stabile in ambienti industriali.
Quali carichi possono sopportare le diverse serie?
Serie TA050: fino a ~50 kg Serie TA080: fino a ~80 kg
Serie TA130: fino a ~130 kg Verifica del carico disponibile
su richiesta.
Serie TA050: fino a ~50 kg Serie TA080: fino a ~80 kg
Serie TA130: fino a ~130 kg Verifica del carico disponibile
su richiesta.
Sì. Tutti i sistemi di bracci di supporto e i pannelli XINDUX sono certificati IP65, compresi giunti e accoppiamenti.
Sì. I nostri bracci utilizzano un sistema di messa a terra completamente privo di cavi tramite viti di messa a terra integrate nei giunti pannello e nelle staffe a parete. Questo elimina la necessità di cavi di messa a terra interni e semplifica l'assemblaggio.
Montaggio superiore (alimentazione verticale dall'alto)
Montaggio inferiore (alimentazione verticale dal basso)
Montaggio laterale
Supporti da pavimento / sistemi a chiosco
Montaggio inferiore (alimentazione verticale dal basso)
Montaggio laterale
Supporti da pavimento / sistemi a chiosco
Lunghezze standard: 250 / 500 / 750 / 1000 / 1250 / 1500 / 2000 mm
Possibili versioni personalizzate fino a 4 metri.
Progettiamo alloggiamenti personalizzati, tastiere, piastre per joystick, moduli di branding.
Alluminio 6000
RAL7035 standard. RAL9005 opzionale o qualsiasi RAL su richiesta.
Disponibili file STEP + disegni 2D, inclusi file STEP multibody semplificati.
Disponibile pre-assemblato, in kit parziali o come singoli componenti.
A magazzino: 1 settimana
Personalizzato/Assemblaggio: 2–4 settimane
Pannelli personalizzati: 4–6 settimane
Personalizzato/Assemblaggio: 2–4 settimane
Pannelli personalizzati: 4–6 settimane
Costruzione di macchine, automazione, imballaggio, CNC, medicale, camere bianche, energia, industria di processo.
Profili ammortizzanti, giunti rinforzati, supporti in gomma, opzioni di stabilizzazione.
Peso del pannello, portata, montaggio, mobilità, ambiente. Assistiamo nella progettazione completa.
